Огляд напівавтоматів Redbo MIG 290 та Redbo MIG 320

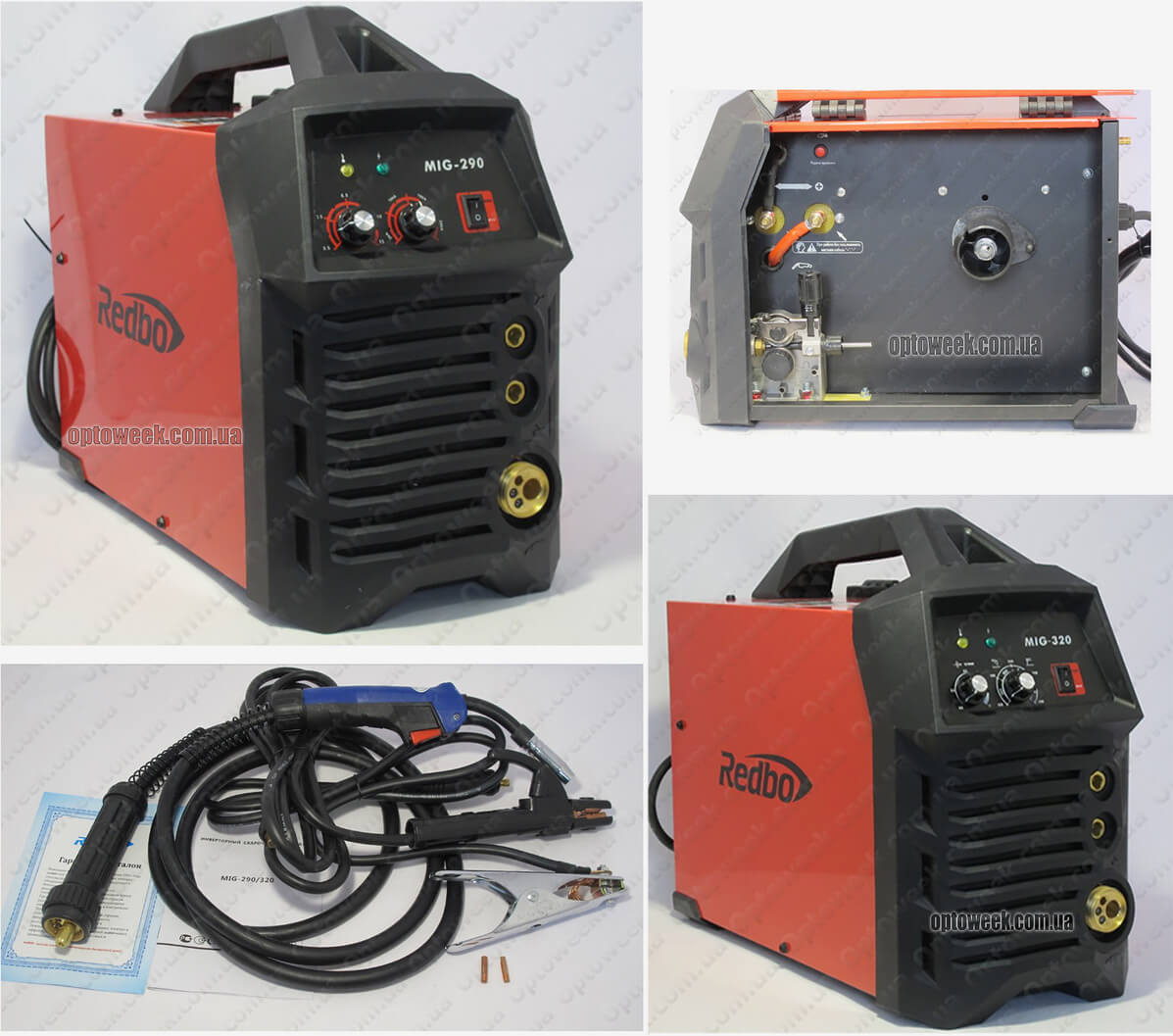

Зварювальні напівавтомати Redbo MIG 290 та Redbo MIG 320 виготовляються на заводі силової електротехніки EDON (Китай).

Апарати відносяться до побутових зварювальних напівавтоматів, які купують переважно для домашніх зварювальних робіт, у гараж та на дачу. Комплектуються рукавом з євро роз'ємом для зварювання напівавтоматом завдовжки 2,8 метра та кабелями для дугового зварювання в режимі ММА. Довжина кабелів відповідно 3,0 (кабель з тримачем електрода) та 1,8 (з затискачем маси) метра.

Переваги напівавтоматів Redbo

• високі характеристики зварювального струму та напруги;
• наявність зміни полярності для роботи порошковим (флюсовим) дротом без газу;
• хороші показники якості зварювального шва у різних режимах проведення зварювальних робіт.

Є доступ до електромагнітного клапана та двигуна механізму подачі дроту, для швидкого виконання їх сервісного обслуговування або заміни у разі виходу з ладу.

Огляд зварювального напівавтомата Redbo MIG 290

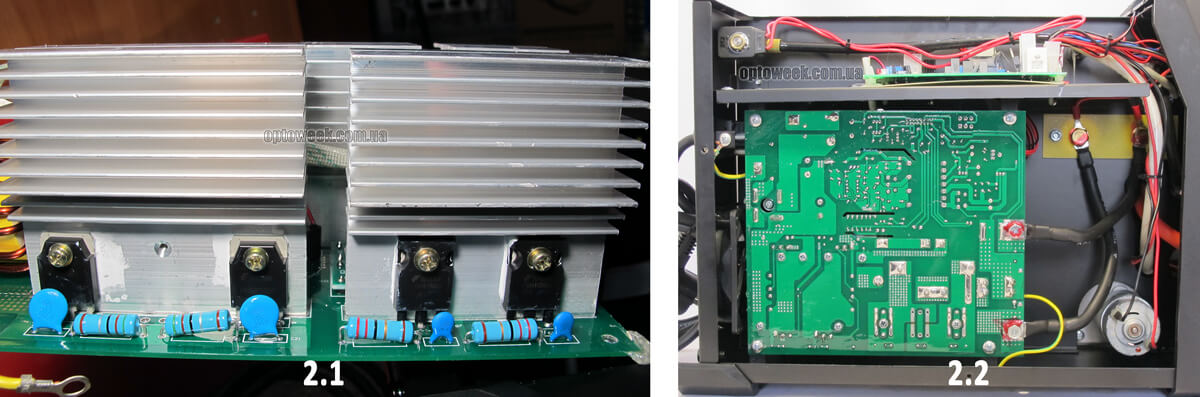

Для того щоб перетворити напругу 220V на напругу зварювальної дуги в апараті Redbo MIG 290 (+MMA) застосована технологія на 8 IGBT транзисторах (рис. 2.1).

У першій зоні силової плати використовуються 4 транзистори фірми «Fairchild» потужністю 30 ампер. Друга частина інверторного перетворювача зібрана на 4-х силових транзисторах марки FGH40N60.

У першому каскаді згладжування напруги стоять 2 конденсатори на 470 mFa, розраховані на максимальну напругу в 400 V. Сама плата зроблена з цільного текстоліту завтовшки 2 мм.

Навісний монтаж плати якісний, без напливів і слідів зайвого припою.

Зварювальний напівавтомат Redbo зібраний за класичною мостовою схемою на IGBT транзисторах, сумарна потужність яких становить не менше 200 А. Каскад конденсаторів по ємності більш ніж достатній для того, щоб процес зварювання був максимально стабільним.

В апараті застосована гібридна SMT технологія нанесення елементів поверхневого монтажу та ручне паяння навісних компонентів, таких як трансформатори, конденсатори, діодні зборки та інші елементи (рис.2.1-2.2).

У схемі застосовано елементи, які працюють на допустимій температурі до 105 ℃. Максимальний розігрів охолоджувальних радіаторів до включення термозахисту становить 57℃.

У діапазоні напруги живлення від 190 до 255 В цей зварювальний напівавтомат має максимальну стабілізацію напруги зварювальної дуги. Це один із основних параметрів для мереж побутового та домашнього призначення.

Наприкінці огляду підіб'ємо невеликі підсумки переважних особливостей апаратів для напівавтоматичного та ручного зварювання Redbo:

1. У діапазоні існуючих цін (від 8000 - 10000 грн.) на ринку зварювального обладнання України напівавтомати Redbo MIG 290 та Redbo MIG 320 не знають собі рівних за співвідношенням ціна-якість-комплектація.
2. Апарати зібрані з комплектуючих кращих виробників, плата керування (рис.2.3) та силова плата (рис.2.0) надійно захищені від пилу та вологи спеціальним подвійним покриттям (лаком). Також плати відокремлені екранованим майданчиком, який не дозволяє електромагнітним випромінюванням впливати на роботу контролера, і надмірна температура від радіаторів не потрапляє та не нагріває плату управління зварювального напівавтомата.
3. Зварювальні напівавтомати Redbo MIG 290 і Redbo MIG 320 можна використовувати для зварювання як в побутових умовах, так і в невеликих виробничих і ремонтних цехах.
